La sonde linéaire d’échographie fonctionne généralement entre 5 et 18 MHz.
Cette plage ne suffit pas à savoir quelle image elle produit ni si elle convient à votre examen. Vous comprendrez comment sa forme et sa fréquence influencent l’image obtenue et les situations où cette sonde est utilisée.

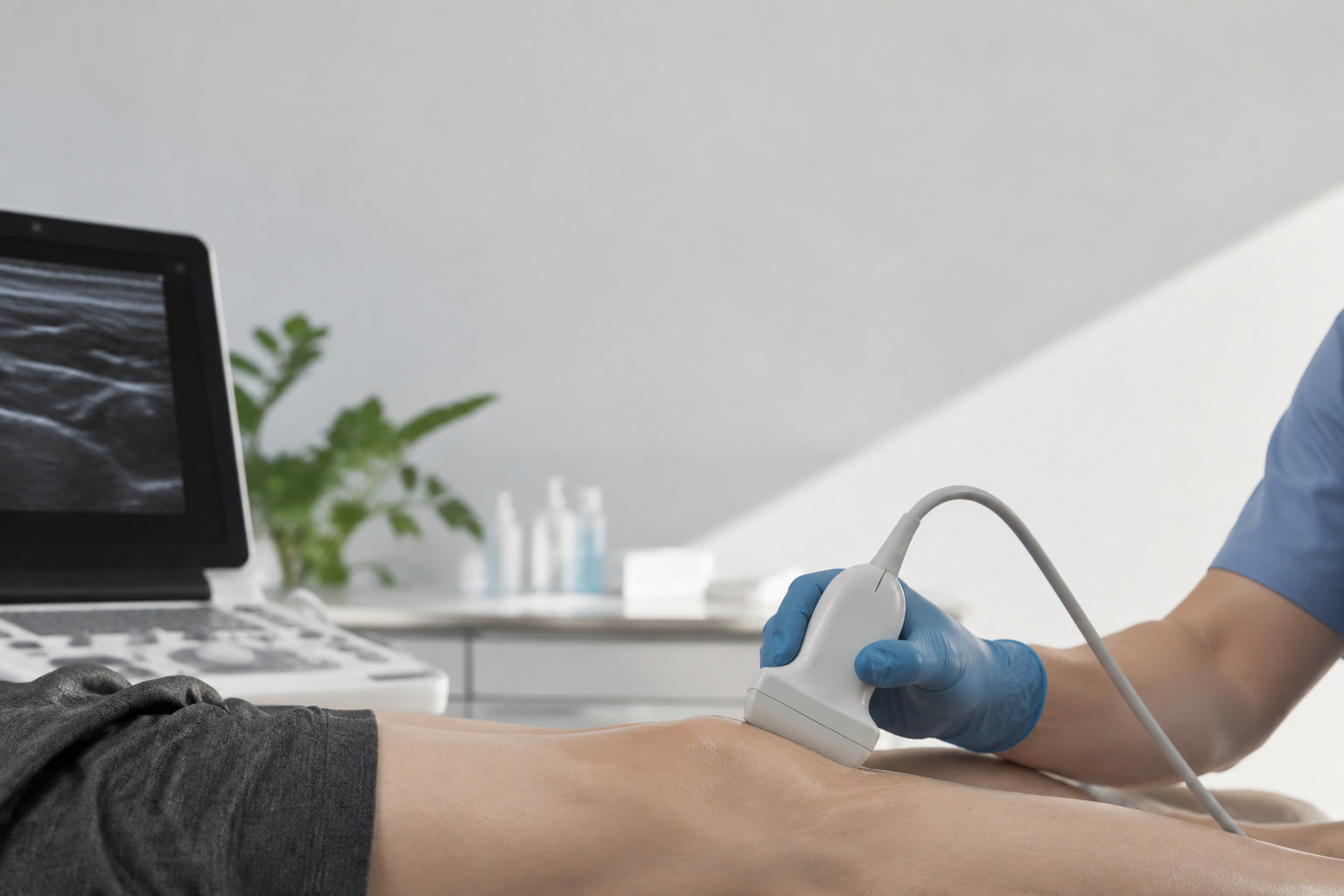

Sonde linéaire échographie : une image rectangulaire détaillée
Principe : des éléments piézoélectriques alignés sur une face plane émettent des ultrasons parallèles. L’image est rectangulaire. Sa largeur est proche de celle de la surface de contact.
Fréquences : la sonde fonctionne généralement entre 5 et 18 MHz. Une fréquence élevée donne une image plus précise, mais les ultrasons pénètrent moins profondément dans les tissus.
Géométrie : les lignes d’exploration parallèles facilitent l’observation des tendons ou des vaisseaux allongés. Elles aident aussi à suivre une aiguille pendant un geste guidé.
La sonde linéaire sert aux tissus superficiels et aux gestes guidés
Indication principale : la sonde linéaire examine les zones proches de la peau. Elle sert quand ni l’os ni l’air ne bloque les ultrasons. On l’utilise pour voir les vaisseaux, les muscles et les articulations, le cou, les seins et la peau.
Vaisseaux : l’image haute fréquence montre l’intérieur du vaisseau et ses parois. Le Doppler montre si le sang circule, dans quel sens et avec quelles caractéristiques.

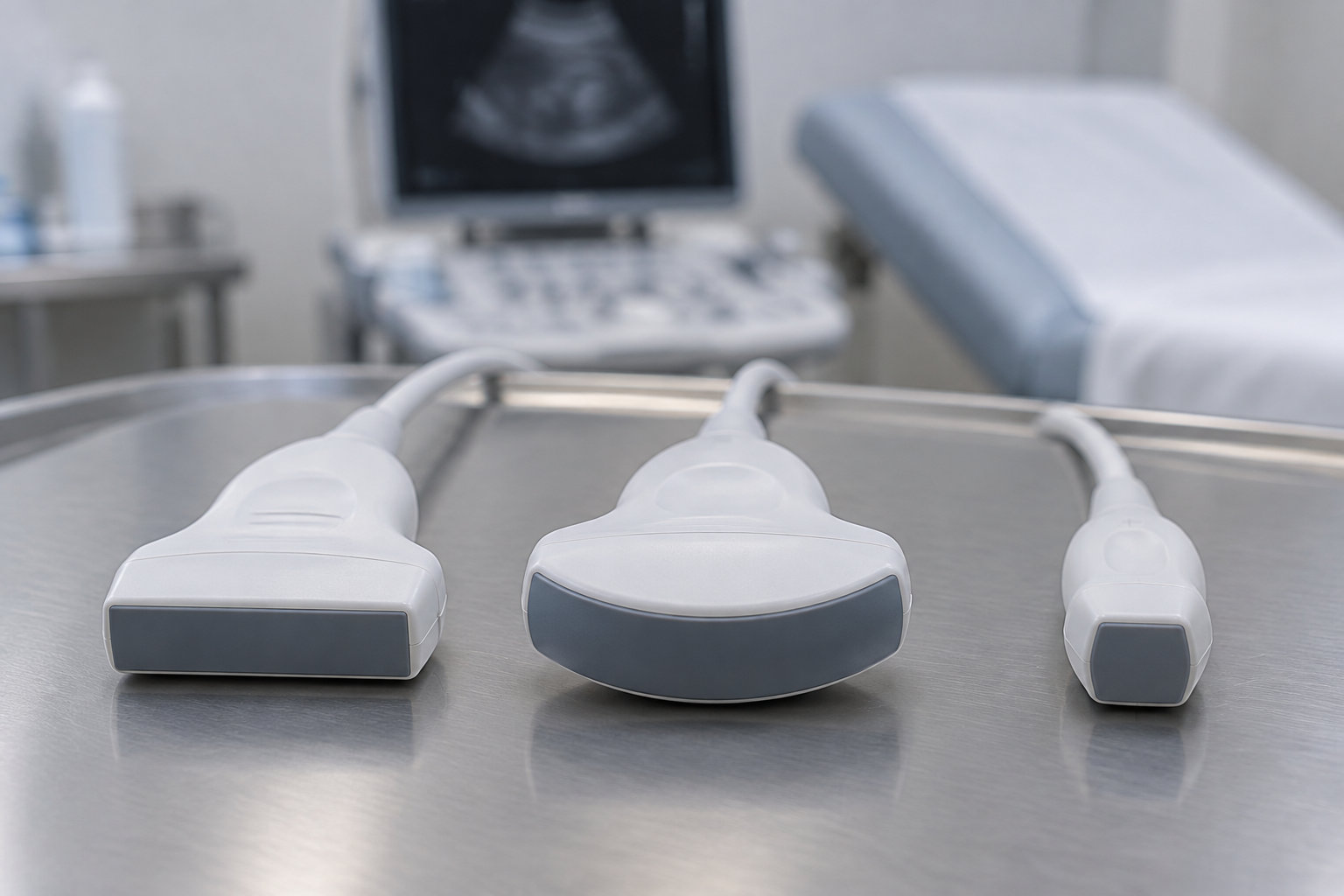

Linéaire, convexe ou sectorielle : la zone examinée guide le choix
Critère principal : la fréquence dépend de la profondeur de la cible. Une fréquence élevée convient aux zones proches de la peau. Une fréquence plus basse permet de voir plus profond.
| Type de sonde | Linéaire | Convexe | Sectorielle |
|---|---|---|---|
| Forme de l’image | Rectangle à lignes parallèles | Secteur qui s’élargit en profondeur | Secteur issu d’une petite zone de contact |
| Examens courants | Peau, thyroïde, sein, vaisseaux, muscles, tendons et gestes superficiels | Abdomen, appareil urinaire, obstétrique et structures profondes | Cœur et examens réalisés entre les côtes |
La sonde convexe a une face incurvée. Ses fréquences sont plus basses, souvent de 1 à 5 MHz en échographie générale. Elle explore plus profond et couvre un champ large. Elle convient à l’abdomen, au pelvis par voie abdominale et à l’obstétrique.
La sonde sectorielle, ou à réseau phasé, forme une image en éventail depuis une petite zone de contact. Elle se glisse entre les côtes. Elle est donc souvent utilisée pour l’échocardiographie.
Repères de choix selon la zone examinée
-
Peau, vaisseau superficiel, tendon ou thyroïde
Une sonde linéaire haute fréquence fournit le détail nécessaire.
-
Petite zone courbe ou difficile d’accès
Une sonde linéaire à empreinte réduite peut être plus maniable qu’un modèle standard.
-
Cible à profondeur intermédiaire
Privilégiez la fréquence la plus élevée qui conserve une image exploitable.
La corpulence, la profondeur de l’organe, les os, les gaz et la fonction recherchée influencent aussi le choix. Il peut s’agir du Doppler ou du guidage d’aiguille. Un examen peut nécessiter plusieurs sondes.
Les sondes linéaires affichées en France coûtent de 1 380 à 6 720 €
Fourchette affichée : les sondes linéaires proposées sur des boutiques françaises coûtent de 1 380 à 6 720 €. Il s’agit du prix de la sonde seule, pas d’un échographe complet.
| Modèle | Fréquence indiquée | Prix affiché |
|---|---|---|
| EDAN L743 | Non indiquée sur la fiche consultée | 1 380 € TTC |
| L738V pour Evotouch et Evotouch+ | 5, 7,5 et 10 MHz | 2 831,40 € |
| DC 6E 7L4A | 5 à 10 MHz | 4 200 € TTC |
| LC1038V pour Evotouch et Evotouch+ | 7,5, 10 et 15 MHz | 6 720 € |
Écarts de prix : plusieurs éléments peuvent faire varier le coût, comme la plage de fréquences, la résolution, l’empreinte, le Doppler et la compatibilité avec un appareil professionnel. Le prix seul ne permet pas de comparer la qualité diagnostique de deux sondes.
Vérifications avant l’achat
- Vérifiez la compatibilité avec la marque et le modèle exacts de l’échographe, le connecteur, les fréquences et les examens prévus.
- Pour un usage médical, contrôlez aussi que l’entretien, la désinfection et les protections conviennent à l’examen.
Avant l’examen, demandez quelle zone doit être étudiée et à quelle profondeur ; ces éléments, ainsi que le besoin éventuel d’un Doppler ou d’un guidage d’aiguille, orientent le choix de la sonde. La décision se prend avec l’équipe qui réalise l’échographie.
Foire aux questions
Quelle sonde est utilisée pour une échographie pelvienne ?
La sonde dépend de la voie d’examen. Par voie sus-pubienne, l’examen utilise généralement une sonde convexe ou sectorielle ; par voie endovaginale, il utilise une sonde endocavitaire qui permet d’obtenir des images rapprochées de l’utérus et des ovaires.
Quelle sonde est utilisée pour une échographie de la prostate ?
L’examen utilise principalement une sonde endorectale, introduite par l’anus et protégée par une gaine. Elle permet d’examiner la prostate de près et peut guider une biopsie.
Une sonde linéaire est-elle compatible avec tous les échographes ?
Non, la compatibilité dépend de la console, du connecteur, du logiciel et des fonctions prises en charge. Vérifiez ces éléments pour la référence exacte de votre échographe avant l’achat.
